汽车前大灯装饰框(Main bezel)模具技术总结

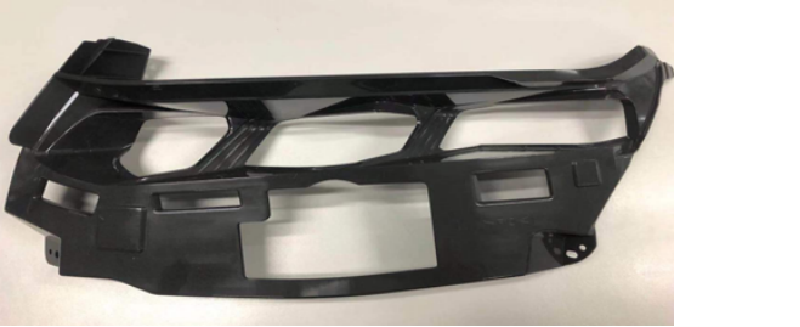

汽车前大灯装饰框是车灯上最重要的零件之一，外观要求严格，模具需电镀处理。对于汽车前大灯装饰框模具，设计时要注意以下几点：

(1)电镀件首先要避免熔接线，因为电镀件有任何的熔接线都会显现出来，影响塑件外观，设计浇注系统时要避免熔接线，如果熔接线不可避免，则要设法把它赶到非外观区域,浇注系统设计前要通过模流分析验证。

(2)装饰框表面一般都设计有花纹，设计模具时要注意塑件花纹的深度，一般容易产生流纹。

(3)塑件材料成型工艺范围小，塑件表面易产生亮斑而且很难控制。模具浇注系统设计时流道要粗且大，浇口采用扇形浇口，浇口宽度最大尺寸35~40mm左右，利于熔体填充。

(4)装饰框塑件很容易出现粘定模的现象，解决塑件粘定模的前期设计预防一般是：

a.在塑件容易粘模包紧力大的内侧面设计倒扣纹，倒扣纹深度在0.5~1mm，倒扣纹设计在靠近塑件的圆角处。

b.塑件定模包紧力大处其相对应的塑件内侧面设计加强筋，并在推杆上设计倒扣勾。根据本塑件特点，在6个LED灯区域内侧面塑件上要设计加强筋与BOSS柱(俗称司筒柱)，避免塑件出现变形。
